シリコーンゴムに金属繊維を高密度に配向した異方導電性タイプの検査用コネクターです。
［産業分野］
電子部品、半導体、通信、自動車
［用途例］
- 基板間接続
- デバイス－基板間接続
- 電子部品／半導体デバイス検査
- 金属繊維を絶縁性シリコーンの厚さ方向に高密度に配向した異方導電性シートです。
- 抜き加工により自由な形状が得られ、電子部品の実装から検査まで幅広くご使用いただけます。

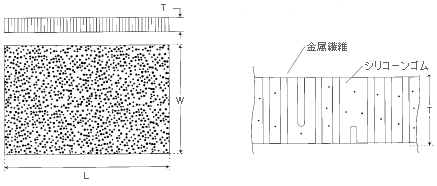

- 絶縁性シリコーンゴムに金属繊維を高密度に配向した異方導電性シート
規格表
|
基本物性
| 項目 | 単位 | 測定値 |
|---|---|---|
| 硬度 | HS（JIS A） | 65～73 |
| 圧縮永久歪 ※1） | % | 30～35 |
| 電流容量 ※2） | A/mm~{2} | 1.0 |
| 接触抵抗値 ※2） | Ω/mm~{2} | 0.1以下 |
| 絶縁抵抗 ※3） | MΩ | 1,000以上 |
| 絶縁破壊電圧 | kV/mm | 23～27 |
| 連続使用温度 | ℃ | -25～85 |
※1 温室にて3000時間の試験
※2 4端子法にて測定（測定電流1～10mA）接続特性の最小電極面積にて算出
※3 測定接続特性最小電極間隙によりDC500V印加1分
圧縮荷重特性
圧縮抵抗特性
※サンプルサイズ
0.2tMAF 0.15mm2金めっき電極
※サンプルサイズ
0.4tMAF 0.4mm2金めっき電極
注意
ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
