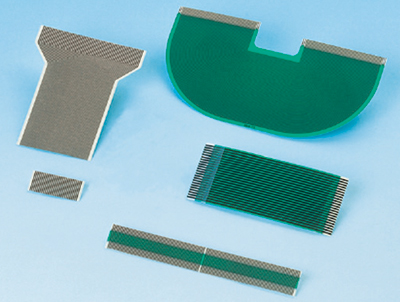

液晶接続を目的とし、導電ラインをカーボンで形成した、異方導電性のヒートシールコネクターです。


［産業分野］

自動車、家電、情報機器

性質・能力

常温保存が可能な、低温圧着タイプです。



［用途例］

  • 液晶接続（車載品、腕時計、電卓、血圧計、デジタルカメラ、電子辞書、産業機器など）

特長

  • カーボン製の導電ラインを形成した、ポリエステルフィルム製のヒートシールコネクターです。
  • 異方導電性接着剤で接続するタイプの他、挿抜コネクターを用いた接続にも対応が可能です。
  • お客様の用途に合わせたカスタム形状の他、イニシャル費用が不要の標準タイプも取り揃えています。


仕様

  • 基材にポリエステルフィルムを使用し、カーボンで導電ラインを形成、異方導電性接着剤を塗布したヒートシールコネクター。

規格表

項目 単位 規格
最大寸法（L×H） mm 100×400
寸法公差 長さ（L） mm ±0.25
高さ（H） ±0.25（10≦H≦120）, ±0.5（120＜H≦200）, ±1.0（200＜H≦400）
最小電極幅（Tc） mm 0.2
ピッチ（P） ≧0.4
ピッチ公差 ±0.05（P＜1.0）±0.10（P≧1.0）
累積ピッチ（TP） mm ±0.1（TP≦100）
基材厚（T） μm 25
カバーフィルム厚
（オプション）		 μm 12または25

基本物性

項目 特性値 条件
表面抵抗 100Ω/□以下 10～30℃, 30～80%RH
絶縁抵抗 100MΩ以上 10～30℃, 30～80%RH
剥離強度 2.94N/cm 90°ピール, 100 mm/分
保存 出荷年月日より密封状態にて6ヶ月以内 0～40℃, 50%RH以下

接着条件範囲

項目 条件範囲
温度（1） 110～130℃
圧力 2.0±0.5MPa
時間（2） 5±2秒

(1) 温度は接着剤層での実温度です。
(2) 適温に達してからの保持時間です。
※ 被接着部には油分等の汚染がないこと。
※ 圧着時のシリコーンゴムには熱伝導率が良くクッション効果の高い弊社「チップラバーA」もしくは「チップラバーB」をご利用下さい。
※ 試験法は当社測定法によります。
※ 上記条件は弊社の試験において得られた参考条件であり、使用される機器の熱容量、クッション材の材質、厚み、被着体のサイズ、材質、下部受治具の放熱性、環境等によって適正条件が変わりますので、貴社におきまして上記条件を参考にして充分な確認テストを実施して下さい。

注意

ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
