導電部に低抵抗の導電性シリコーンゴムを用いた、ゼブラタイプのインターコネクターです。

接続安定性に優れ、液晶-基板間や基板間の接続、ハンダのできない電子部品の接続に適しています。



[産業分野]

自動車、家電、情報機器

性質・能力

導電性と絶縁性のシリコーンゴムを交互に配列しランダム接続が可能。両側面に硬度の低い絶縁シリコーンゴムでサポートしています。



[用途例]

  • 液晶接続(車載品、腕時計、デジタルカメラ、電子辞書、産業機器など)

特長

  • 導電性と絶縁性のシリコーンゴムを交互に配列しランダム接続が可能な高信頼性の圧接タイプコネクターです。
  • SSタイプと比較して、導電部が低抵抗になっています。
  • 導電部に低抵抗のシリコーンゴムを使用しています。

仕様

  • 導電性と絶縁性のシリコーンゴムを交互に配列したゴムコネクターの両側面を硬度の低い絶縁シリコーンゴムでサポートしています。

規格表

項目 単位 SECタイプ
ピッチ P mm 0.05±0.03
長さ L mm 2.0~20.0±0.15
150.1~200.0±0.8

20.1~90.0±0.65%
200.1~300.0±1.0

90.1~150.0±0.6
高さ H mm 1.5~5.0±0.1

5.1~20.0+0.15/-0.1
W mm 1.5±0.1
2.0±0.1
2.5±0.15

3.0±0.15
3.5±0.15
4.0±0.15

4.5±0.15
5.0±0.15
導電層幅 Z mm 0.7±0.05

※H≧W/2

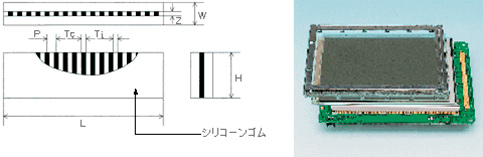

寸法図

基本物性

項目 構成部分 単位 SECタイプ
硬度 絶縁部
導電部
サポート部(1)
ISO7619
(TYPE A)
65~73
60~65
20~25
35~40
圧縮永久歪 % 15~20
体積固有抵抗 絶縁部
導電部
サポート部
Ω・cm 1×10~{14}
1.3
1×10~{11}
絶縁破壊電圧 絶縁部
サポート部
kV/mm 23~27
23~27
絶縁抵抗(500V DC) 1,000以上
使用温度範囲   -25~85

(1) サポート部の硬度が20°品と35°品の2通り用意してあります。
※試験法は当社測定法によります。

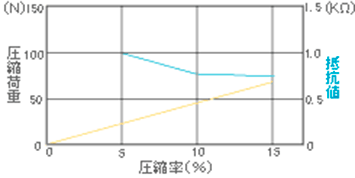

圧縮特性

※サンプル
SECタイプ 0.05P×50L×5H×2.6W(0.7Z)



※測定電極
0.4mm幅金めっきvs金めっきベタ電極 ホルダー未使用

注意

ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
