金属細線を絶縁性シリコーンゴムの厚み方向に高密度に配向した異方導電性シートです。



［産業分野］

電子部品、半導体、通信、自動車

性質・能力

電極レイアウトに合わせて配列ピッチおよび厚さを設定できるので、基板間接続などの実装に適しています。



［用途例］

  • 基板間接続
  • デバイス－基板間接続
  • 電子部品／半導体デバイス検査

特長

  • 電極レイアウトに合わせて配列ピッチおよび厚さを設定できるので、基板間接続などの実装に適しています。

仕様

  • 金属細線を絶縁性シリコーンゴムの厚み方向に高密度に配向した異方導電性シートです。

規格表

項目 単位 規格
ピッチ（L方向） P mm 0.05+0.03/-0.01 0.1±0.05 0.20±0.05
ピッチ（W方向） PS mm 0.25±0.05 0.6±0.05
長さ L mm 2.0～25.0±0.2 25.1～50.0±0.3
幅 W mm 2.0～25.0±0.2 25.1～50.0±0.3
厚さ t mm 0.3～2.5±0.05
金属細線径 μm 30 40 40

※1 ピッチの配列については、特殊仕様も可能ですので別途ご相談下さい。
※2 特注により200L×50Wまで対応可能です。

寸法図

基本物性

項目 単体 測定値
接続抵抗 Ω 0.1以下（1）
電流容量 ｍA/電極 500（2）
絶縁抵抗 MΩ 1,000以上
動作温度 ℃ -25～85

(1) 試験法は当社測定方法によります。

(2) 1電極あたり10本以上の金属線が接触する場合。

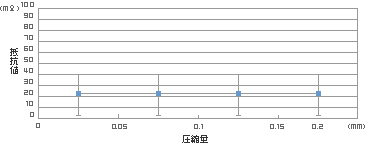

圧縮抵抗特性

※サンプル
0.1P×0.25PS×0.3t



※測定電極
0.15mm×5.0mm×AuめっきPCB

圧縮荷重特性

─ GB-Matrix 0.5*0.25PS 0.5t
─ GB-Matrix 0.5*0.25PS 1.0t
─ GB-Matrix 0.1*0.1PS 0.5t※
─ GB-Matrix 0.1*0.1PS 1.0t※



※0.1PSは特注品です。

電流容量特性

サンプルサイズ 0.1P×0.25PS×0.3t

 ── 1.0A　── 2.0A　── 3.0A

注意

ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
