シリコーンゴムに、金めっき金属細線を高密度に配向した、異方導電性タイプの検査用コネクターです。



［産業分野］

電子部品、半導体、通信、自動車

性質・能力

金属線を傾斜させることによる高い繰り返し特性と、薄膜化により導通経路を短くすることによる優れた高周波特性を両立しています。



［用途例］

  • 電子部品／半導体デバイス検査

特長

  • 絶縁性シリコーンゴムに、めっき金属細線を高密度に配列した、異方導電性タイプです。
  • 金属線を傾斜させることで高い繰り返し特性と、薄膜化により導通経路を短くすることによる、優れた高周波特性を両立しています。100GHz/100Gb/s(baud)まで動作する高周波・高速デバイスへ適用可能です。
  • 金属細線の密度をさらに高めたタイプや、低荷重で良好なコンタクト性を有するタイプなど、デバイスの小型化や高性能化にも適したラインナップﾟを揃えています。
  • ランダム接続が可能です。

仕様

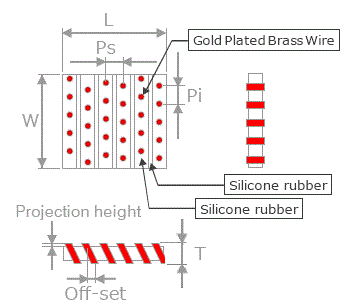

  • 絶縁性シリコーンゴムに、金めっき金属細線を厚み方向へ高密度に配向。高い繰り返し特性を持たせるために金属細線を傾斜させています。

規格表

タイプ名 寸法（mm） 主材シリコーン
硬度		 金属細線
突出タイプ
Pi(P) Ps L W T
MT 0.1 0.1 Min. 5.0
Max 50.0		 Min. 5.0
Max 50.0		 0.5
1.0
2.0		 30 オプション：
MT-E
MT-2X 0.075 0.075 オプション：
MT-2X-E
MT-4X 0.05 0.05 オプション：
MT-4X-E
MT-6X 0.032 0.05 オプション：
MT-6X-E
MT-T-E 0.1 0.1 Min. 5.0
Max 50.0		 Min. 5.0
Max 50.0		 0.15
0.25		 70 標準
MT-T-2X-E 0.075 0.075 標準
MT-T-4X-E 0.05 0.05 標準
MT-T-6X-E 0.032 0.05 標準
  • 50L×50Wを超えるサイズに関しては、別途お問い合わせ下さい。

接続電極のオフセット

※MTシリーズの電極オフセット
MTシリーズはL寸法に平行な方向に金属細線が傾斜しているため、上下接続電極の位置をオフセットさせる必要があります。

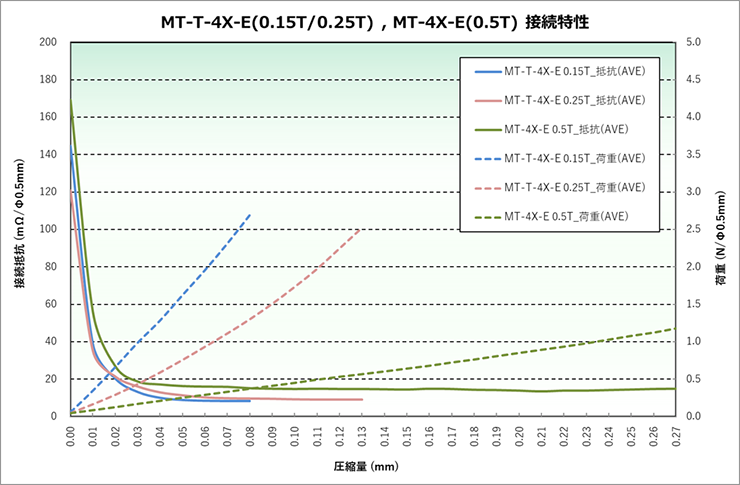

接続特性

設備：テンシロン万能試験機・・・RTF-1250、ロードセル・・・UR-1KN-D (A&D)
電極：Ф0.5mmAuメッキピン電極 vs 10mmx20mmAuメッキ電極
圧縮速度：0.06mm/min、圧縮量：厚みの55%

使用上のご注意

  • MTシリーズを接続した披検査物（ICパッケージ等）には微量のシリコーンが付着します。
  • 半田電極をもつ披検査物（ICパッケージ等）をMTシリーズに圧接すると、半田がMTシリーズの金属細線部に付着する場合があります。
  • 被検査物（ICパッケージ等）をMTシリーズに圧接すると、MTシリーズが吸着する事があります。
  • よごれ、ホコリ等の異物の付着はMTシリーズの接触抵抗を著しく増大させます。
  • MTシリーズのLカット断面は斜めになります。（下図参照）
  • MTシリーズ使用温度範囲 -35～100℃。

注意

ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
