車載をはじめとした、各種ディスプレイの映り込みや覗き見、眩しさ対策として、また、センサー部や指紋認証など、光源や外部からの不要な光をカットするなど、視野範囲や光路の制御に有効なシリコーンゴム製のフィルムです。
［産業分野］
自動車、PC、家電、情報機器、センサー
ルーバー層にシリコーンゴムを使用しているため、耐環境特性に優れています。また、製法上、設計の自由度が高く、個別の視野範囲設定にも対応が可能です。
［用途例］
- 車載インジケーター、CID、イルミネーション（映り込み防止）

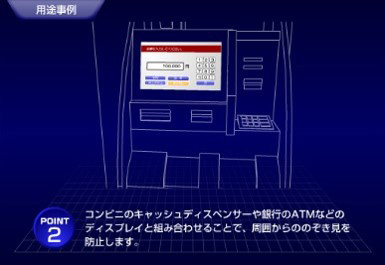

- ATM、液晶ディスプレイ（覗き見防止/光漏れ防止）
- センサー類、指紋認証（光路制御）
- ルーバー層にシリコーンゴムを使用しているため、耐熱・耐寒性、耐湿性などの環境特性、および柔軟性に優れています。
- シリコーンゴムの良好な着色性により、遮光層の隠蔽力が高く、遮光位置での光漏れが少ない特長を有します。

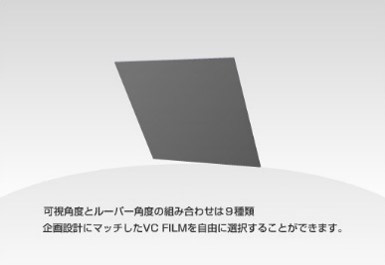

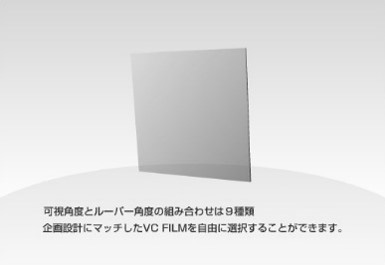

- 対応可能な視野範囲は、20～120°と幅広く設定しています。また個別の視野範囲にも対応可能です。
- 遮光層に角度を付けることで、視認角度を正面からずらした、ルーバー角付き仕様も対応可能です。
- ＡＧ、ハードコートなど、各種コーティングフィルムも対応可能です。
- 透明粘着テープの貼り合わせにも対応しています。

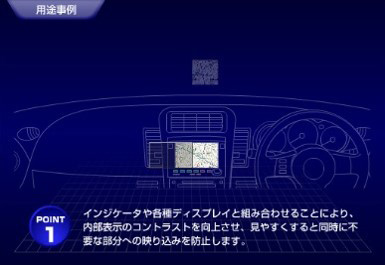

- 車載用インジケーターやCIDと組み合わせることにより、夜間のガラス面への映り込みを防ぎます。
- 液晶ディスプレイに貼り合せることで、覗き見や周囲への眩しさ対策が可能です。
- 光源からの光や外部からの入光において、不要な光をカットすることで、指紋認証やセンサー部への使用にも有効です。

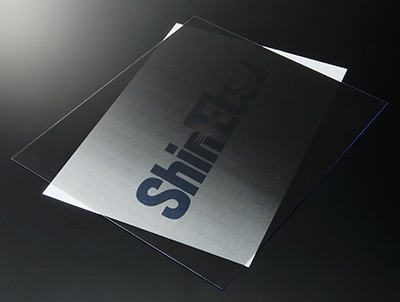

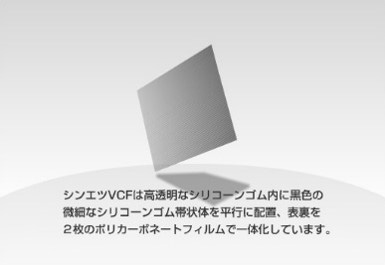

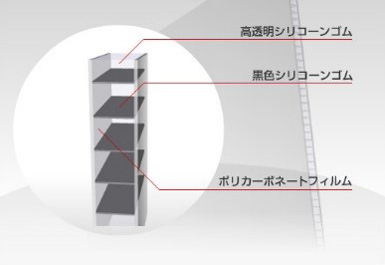

- 透明シリコーンゴムと隠蔽性の高い黒色シリコーンゴムを、交互に配置したマイクロルーバーフィルムの表裏に、透明樹脂フィルムを貼り合わせています。
- マイクロルーバーフィルムを2枚使用することで四方向遮蔽し、可視範囲を中心部のみとすることも可能です（クロスルーバー仕様）。
構図

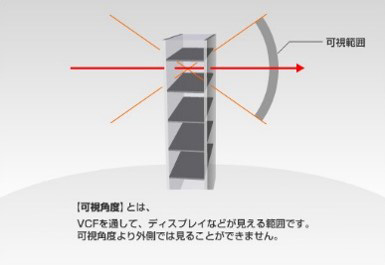

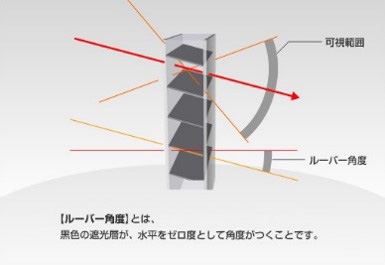

- 可視範囲（可視角度、視野範囲）：VCFを通して、ディスプレイなどが見える範囲（角度）。
- ルーバー角度：黒色の遮光層が、水平をゼロ度としてつく角度。
環境特性
|
|||||||||||||||||||||||||||||||||||||||||
- 色度変化（ΔΔx（ΔΔy））=『試験後の色度（Δx’（Δy’））』‐『初期の色度（Δx（Δy））』
- 評価サンプルの表面フィルム：ポリカーボネート0.2mmT
- 耐光特性
・試験機：キセノンアークウエザオメーター（アトラスCi4000）
・照射方法：連続照射
・放射照度：0.55W/m2（340nm）
・ブラックパネル温度：89℃/相対湿度：50%
・照射量：800KJ（404時間）

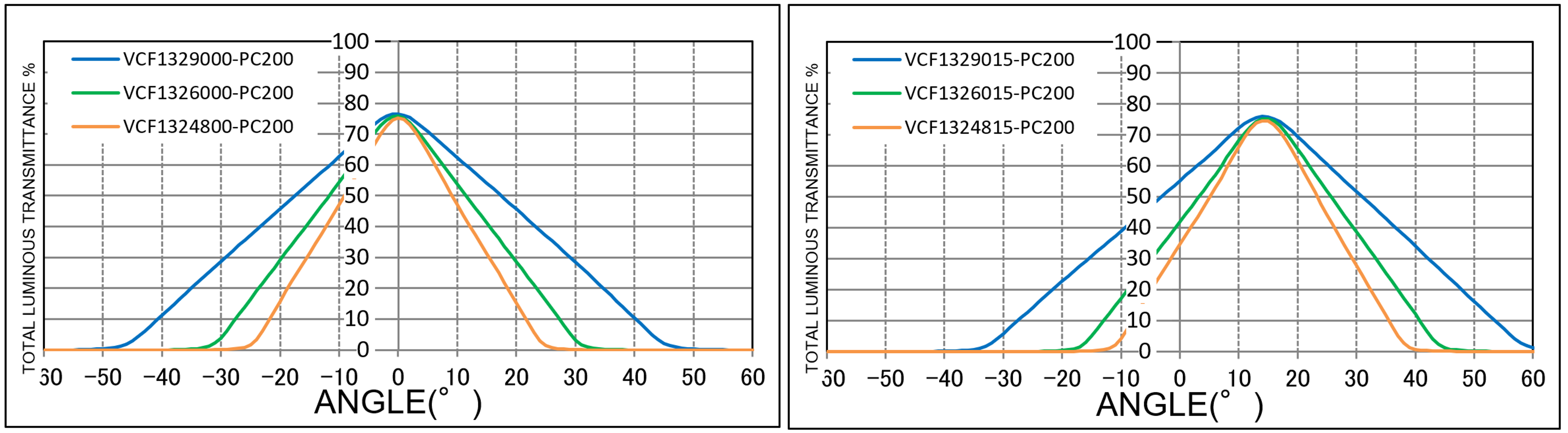

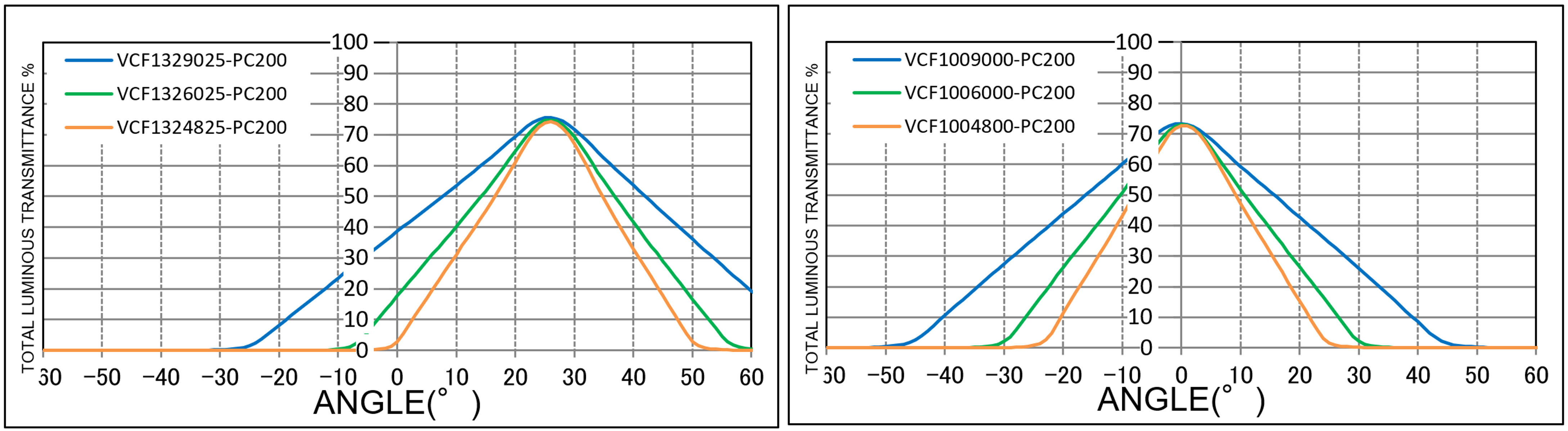

視野範囲特性
標準仕様一覧
|
- 表面透明樹脂フィルムは、付加機能付き表面処理への対応も可能です。
表面処理：AG、ハードコート
- 視野角（視野範囲）は上記一覧表以外に、狭視野範囲（20°～30°）や広視野範囲（120°）の各仕様もあります。
また、個別の視野範囲にも対応可能です。
- マイクロルーバーフィルムを２枚使用して四方向遮光し、可視範囲を中心部のみとすることも可能です。（クロスルーバー仕様）
注意
ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
用途例
技術情報
当社の視野範囲制御フィルムは、シリコーンゴムを使用していることから、耐環境性、光学特性、柔軟性などに優れ、非常に高い効果を発揮することができます。
そのため、インジケーター、CIDといった車載用ディスプレイでの映り込み防止フィルターや、センサー類や指紋認証における不要な光をカットするなど、様々な用途に採用されています。
