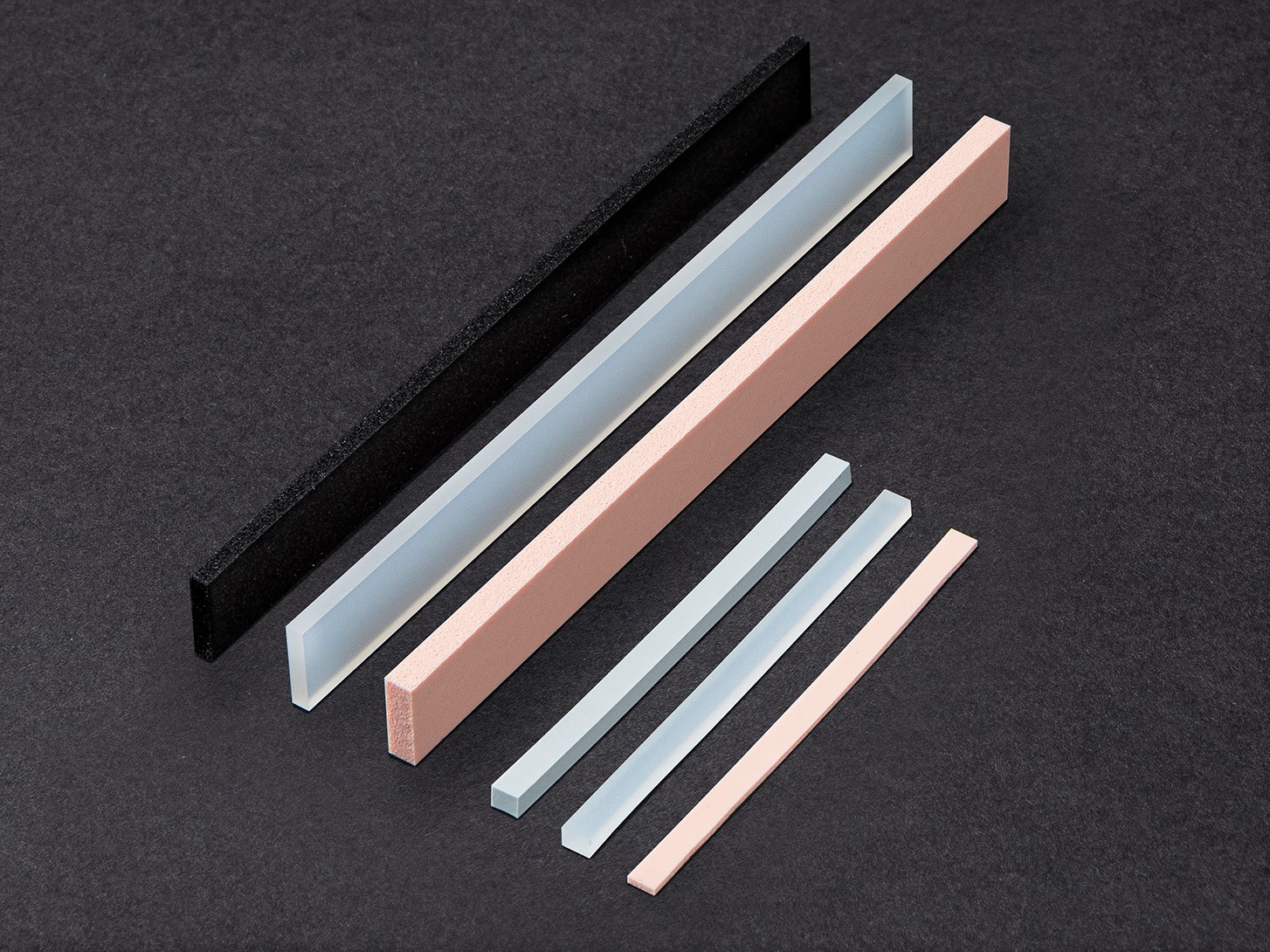

スペーサーやパッキンとして使用するのに適したシリコーンゴム製のクッション材です。



［産業分野］

自動車、家電

性質・能力

ソリッド・スポンジいずれのタイプにも対応し、異形状やPET基材との組み合わせ、粘着テープ仕様などの複合品対応も可能です。



［用途例］

  • 液晶ディスプレイ保持用
  • デジタルカメラ（防塵・防滴用スペーサー）
  • 自動車（スペーサー）
  • プロジェクター（防塵・防滴用スペーサー）

特長

  • シリコーンゴムの特性によって良好なクッション性・圧縮永久歪を有します。
  • 耐熱性や耐寒性、耐振動・耐衝撃性に優れ、防水性・防塵性にも貢献します。
  • 当社インターコネクターの側材と同材料のため、保持材の組み合わせとして良好です。

仕様

  • ソリッドおよびスポンジ系のシリコーンゴム。
  • 粘着テープ仕様なども可。

規格表

【スポンジ系】

名称 硬度※
（密度： g/㎠）		 色調 L寸法値（mm） H寸法値（mm） W寸法値（mm）
Min Max Min Max Min Max
SPH-151 8（0.58） 白 2～275 1～250 0.4～4.0
グレー
黒
SPO-951 20（0.77） ピンク 2～275 1～250 0.3～6.0
グレー
黒

【ソリッド系】

名称 硬度※ 色調 L寸法値（mm） H寸法値（mm） W寸法値（mm）
Min Max Min Max Min Max
SS-20 20 半透明 2～260 1～250、
0.2W～0.9Wは
0.7～250		 0.2～5
白
グレー
黒
SS-30 30 半透明 2～260 1～250 0.2～5
SS-40 40 半透明 2～260 1～250 0.2～5
SS-50 50 半透明 2～260 1～250 0.2～5
白
グレー
黒
SS-60 60 半透明 2～260 1～250 0.5～5
W-70 70 白 2～260 1～250 0.2～5
グレー

※硬度：デュロメーターA硬さ

寸法図

基本物性

項目 単位 SS-20 SS-50 W-70 SPH-151
比重 　 1.10 1.15 1.20 0.6
引張強度 （Mpa） 2以上 6.0以上 6.8以上 1.8以上
伸び （%） 300～400 250～400 180～250 350以上
硬度 　 20±5 50±5 70±5 8±5
圧縮永久歪み （%） 5～15 5～15 5～15 30以下
体積固有抵抗 （MΩ） 8×10~{11} 8×10~{11} 1×10~{12} 1×10~{9}
絶縁抵抗 （Ω） 10~{9}以上 10~{9}以上 10~{9}以上 10~{9}以上
使用温度範囲 （℃） -25～85 -25～85 -25～85 -25～85
絶縁破壊電圧 kV/mm 23～27 23～27 23～27 20～25
項目 単位 SPO-951 UL-50 NA-50B VO-50
比重 　 0.7 1.50 1.15 1.30
引張強度 （Mpa） 2.8以上 4.5以上 6.0以上 4.5以上
伸び （%） 250以上 350以上 250～400 300以上
硬度 　 20±5 50±5 50±5 50±5
圧縮永久歪み （%） 10～20 40以下 5～15 40以下
体積固有抵抗 （MΩ） 1×10~{9} 1×10~{12} 8×10~{11} 1×10~{12}
絶縁抵抗 （Ω） 10~{9}以上 10~{9}以上 10~{9}以上 10~{9}以上
使用温度範囲 （℃） -25～85 -25～85 -25～85 -25～85
絶縁破壊電圧 kV/mm 20～25 23～27 23～27 23～27

注意

ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
