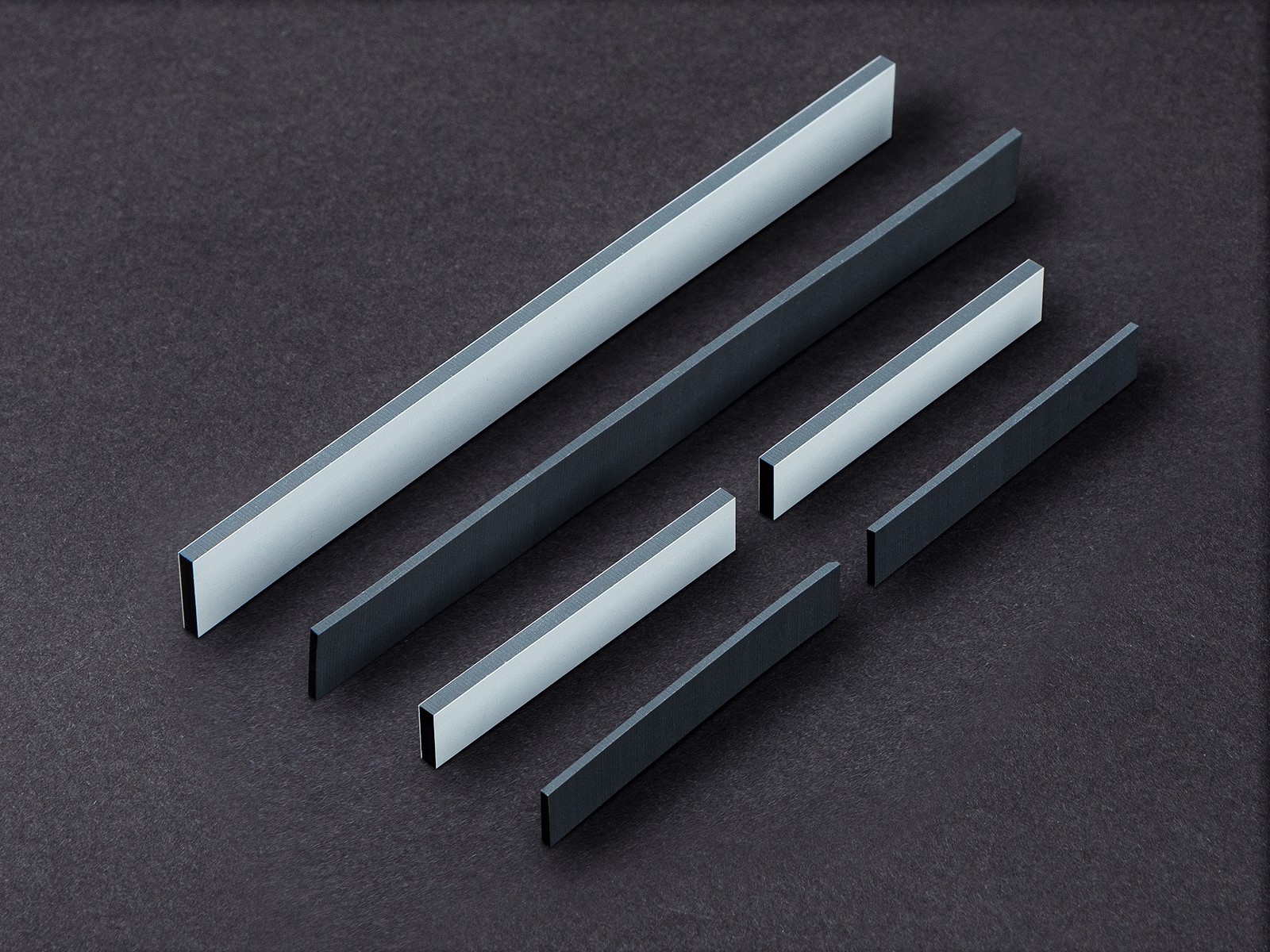

導電性と絶縁性のシリコーンゴムを交互に配列した、ゼブラタイプﾟのインターコネクターです。
接続安定性に優れ、液晶-基板間や基板間の接続、ハンダのできない電子部品の接続に適しています。



［産業分野］

自動車、家電、情報機器

性質・能力

導電性と絶縁性のシリコーンゴムを交互に配列しランダム接続が可能



［用途例］

  • 液晶接続（車載品、腕時計、デジタルカメラ、電子辞書、産業機器など）

特長

  • 導電性と絶縁性のシリコーンゴムを交互に配列しランダム接続が可能な高信頼性の圧接タイプコネクターです。

仕様

  • 導電性と絶縁性のシリコーンゴムを交互に配列

特長紹介（動画）

規格表

項目 単位 0.05Pタイプ 0.10Pタイプ 0.18Pタイプ 0.25Pタイプ
ピッチ P mm 0.05±0.03 0.10±0.04 0.18±0.05 0.25±0.05
長さ L mm 1.0～5.0±0.1
70.1～120.0±0.4

5.1～30.0±0.2
120.1～200.0±0.6

30.1～70.0±0.3
200.1～300.0±0.8
高さ H mm 0.8～5.0±0.1  5.1～25.0+0.15/-0.1
幅コートなし 0.2～5.0±0.08
幅コートあり W mm 0.3～5.1±0.1
絶縁コートの厚み Wi mm 0.05±0.03

※H≧W/2

寸法図

基本物性

項目 構成部分 単位 0.05Pタイプ 0.10Pタイプ・
0.18Pタイプ・
0.25Pタイプ
比重 絶縁部
導電部
両側面絶縁層		 　 1.15
1.15
1.15		 1.15
1.25
1.15
硬度 絶縁部
導電部
両側面絶縁層		 ISO7619
（TYPE A）		 65～73
60～65
65～73		 65～73
63～67
65～73
圧縮永久歪 ※ % 15～20 15～20
体積固有抵抗 絶縁部
導電部
両側面絶縁層		 Ω・cm 1×10~{14}
1.3
1×10~{14}		 1×10~{14}
3～6
1×10~{14}
絶縁破壊電圧 絶縁部
両側面絶縁層		 kV/mm 23～27
20～23		 23～27
20～23
絶縁抵抗（500V DC） ※ MΩ 1,000以上 1,000以上
使用温度範囲 　 ℃ -25～85 -25～85

※試験法は当社測定法によります。

圧縮特性

※サンプルサイズ
0.10P×20.0L×2.4H×2.0W

※サンプルサイズ
0.10P×20.0L×2.4H×2.0W
※測定電極
0.6mm幅金めっきvs金めっきベタ電極ホルダー未使用

注意

ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
