シリコーンゴムにカーボン繊維を高密度に配向した異方導電性タイプの検査用コネクターです。
[産業分野]
電子部品、半導体、通信、自動車
[用途例]
- デバイス-基板間接続
- 電子部品/半導体デバイス検査
- カーボン系導電繊維を絶縁性シリコーンの厚さ方向に高密度に配向した異方導電性シートです。
- 極めて薄いので隙間が無い対向電極を接続でき、抜き加工により自由な形状が得られます。
- 絶縁性シリコーンゴムにカーボン繊維を高密度に配向した異方導電性シート
規格表
|
※AFタイプ170L×170Wを超える仕様についても可能です。営業担当までお問い合わせ下さい。

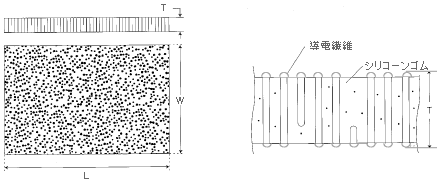

寸法図

基本物性
項目 | 単位 | 測定値 |
---|---|---|
硬度 | HS(JIS A) | 65~73 |
圧縮永久歪 ※1) | % | 30~35 |
接触抵抗値 ※2) | Ω/mm~{2} | 10以下 |
絶縁抵抗 ※3) | MΩ | 1,000以上 |
絶縁破壊電圧 | kV/mm | 23~27 |
連続使用温度 | ℃ | -25~85 |
※1 温室にて3000時間の試験
※2 4端子法にて測定(測定電流1~10mA)接続特性の最小電極面積にて算出
※3 測定接続特性最小電極間隙によりDC500V印加1分
圧縮荷重特性

※サンプルサイズ
0.2t×10×50
抵抗値と電極面積の関係

※0.2mm厚AFタイプ使用
(金めっき電極を使って測定)
注意
ここに記載されている事項・数値はすべて弊社における測定値であり、保証値ではありません。
また、貴社の機器組込後の品質を保証するものでもありません。
ご使用に際しましては使用目的、使用条件を充分ご検討のうえ、必ず貴社にて試験を実施し、ご確認願います。
また、用途、使用目的につきましては、特許などの工業所有権を保証するものではありません。
