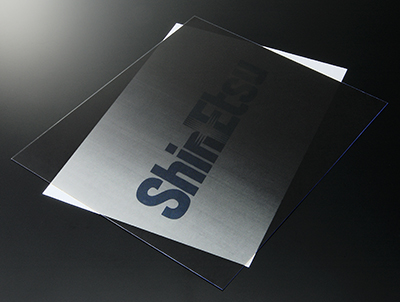

视野控制薄膜由具有视野控制功能的“百叶窗层”和用于保护的“高透明薄膜”两部分构成。百叶窗层由透明层和遮光层交替排列，形成类似百叶窗的结构。

• 使用硅橡胶
  透明层和遮光层采用硅橡胶材料。硅橡胶的结晶化温度约为-40℃，在常温下具有橡胶弹性，且在耐环境性和光学特性方面表现优异。此外，它还可以为视野控制薄膜提供良好的柔韧性。柔韧性的效果体现在以下两点：


  1. 平滑性
  2. 适应曲面安装（对曲面的适应性）

  此外，硅橡胶的折射率为“1.43”，属于低折射率材料，使得薄膜的厚度减小。

• 百叶窗层的低刚性

  由于百叶窗层本身的低刚性，具备良好的加工性能，确保了百叶窗层的尺寸稳定性，进而实现了视野控制薄膜的良好平滑性和稳定的视野角特性，包括最大透过率角度。

视野角与百叶窗规格的关系

我司的设计方法不设定切割值，而是通过将视野范围外的透过率几乎降至“零”来进行设置。以VC-FILM标准规格的三种类型（视野角60°、90°、120°）为基准，通过调整百叶窗层的厚度和遮光层的间距（如表所示），可以获得所需的视野角度。

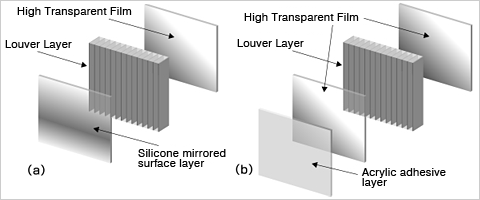

• 贴合类型

  贴合类型是在视野控制薄膜的表面设置粘着层，在液晶显示器组装时，将其与其他部件粘合，从而排除空气层，减少折射率发生大幅变化的界面反射，获得更高的亮度。
  粘着层有以下两种规格可供选择：
      •    （a）提供更大的高亮度效果
      •    （b）提供更大的粘着力


  由于不同条件的影响，贴合产生的亮度提升效果一般为约10%。


• 光学等方类型

光学等方特性通常用于在直线偏振环境下使用视野控制薄膜。

表面配置的高透明薄膜采用经过延迟相位管理的聚碳酸酯材料，通过将其与百叶窗层的表面和背面分别以90°的相位关系粘合，从而抵消聚碳酸酯的延迟，达到VCF光学等方类型的低延迟效果。实际测得的延迟值为10nm以下，几乎可以忽略不计。

• 交叉百叶窗类型

除了仅对左右或上下两个方向进行防窥外，某些情况下可能需要实现“上下左右四个方向”或“上左右三个方向”的防窥功能。对于四方向防窥功能，通常通过使两层百叶窗层以90°交叉配置来实现（如上图所示）。
为了保持上方向的防窥效果，同时通过将上下方向防窥用百叶窗层的遮光层向前倾斜（如下图所示），可以实现上左右三个方向的防窥功能。

• 薄型化类型
  视野控制薄膜的视野角度由间距和百叶窗层的厚度决定。因此，通过减小间距，可以在不改变视野角度的情况下实现百叶窗层的薄型化。另外，表面高透明薄膜也可以选择薄型聚酯薄膜。通过这些组合，可以使薄膜的厚度比标准规格薄2/3到1/2。

• 表面处理选项（用于AR、AG、硬涂层的VC-FILM表面）


　　　　１．AG + 硬涂层
　　　　2.    AR + 硬涂层
　　　　3.    AR + AG + AS + 硬涂层

预计未来在液晶显示器中，对于“防窥”与“光射出方向的控制”需求将越来越多。我们希望通过进一步提升VC-FILM的高功能性，来满足市场需求，并为其发展做出贡献。
