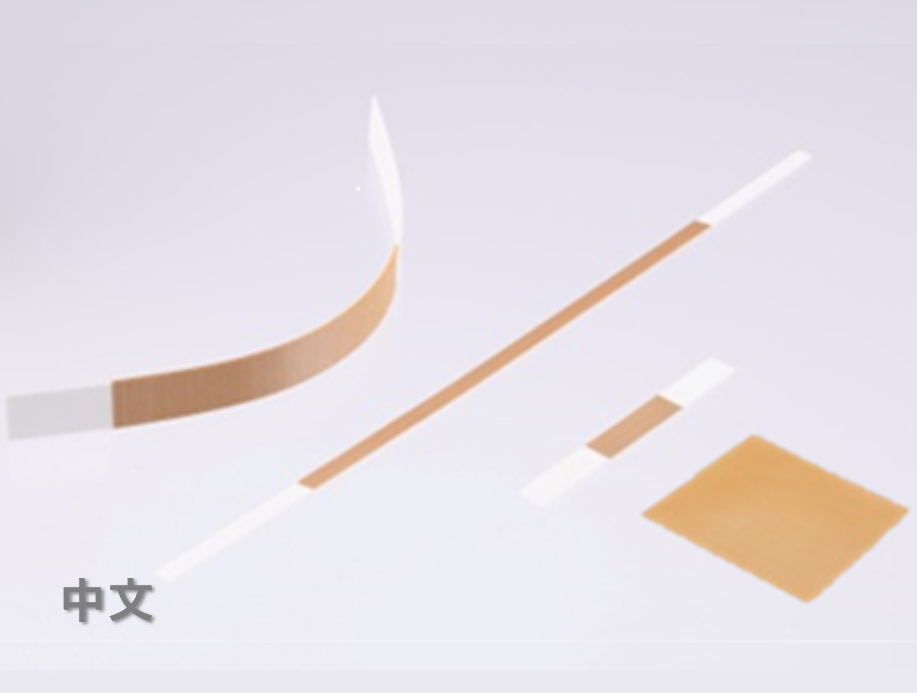

一种在硅橡胶中高密度定向排列镀金属细线的异方向性导电类型的测试用连接器。
[应用领域]
电子元件、半导体、通信、汽车
通过倾斜金属线，具备较高的可重复性特性，同时通过薄膜化技术缩短导通路径，兼具优异的高频特性。
[应用实例]
- 电子元件／半导体设备测试。
这是一种在绝缘硅橡胶中高密度排列镀金属细线的异方向性导电类型。
- 通过将金属线倾斜配置，兼具较高的可重复性特性
- 通过薄膜化缩短导通路径，达到优异的高频特性。
- 可以应用于工作频率高达100GHz/100Gb/s（波特率）的高频高速设备。
- 提供密度更高的金属细线类型，具有低负荷和良好接触性的类型，适用于设备的小型化和高性能化需求。
- 支持随机连接。
- 在绝缘硅橡胶中，高密度地定向排列镀金金属细线，沿厚度方向排列。为了提高可重复性特性，金属细线被倾斜配置。
规格表
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
※ 对于超过50L×50W的尺寸，请另行联系我们。
连接电极的偏移
※MT系列的电极偏移
由于MT系列中的金属细线沿L方向倾斜，因此需 要将上下连接电极的位置进行偏移。
连接特性
设备：万能试验机 … RTF-1250，负载传感器 … UR-1KN-D（A&D）
电极：Ф0.5mm金镀层针电极 vs 10mm x 20mm金镀层电极
压缩速度：0.06mm/min，压缩量：厚度的55%
使用注意事项
- 使用MT系列连接的被检物（如IC封装等）可能会附着少量硅橡胶。
- 如果将带有焊接电极的被检物（如IC封装等）压接到MT系列上，可能会导致焊锡附着在MT系列的金属细线上。
- 将被检物（如IC封装等）压接到MT系列时，MT系列可能会发生吸附现象。
- 污垢、灰尘等异物的附着会显著增加MT系列的接触电阻。
- MT系列的L切面是倾斜的（请参见下图）。
- MT系列的使用温度范围为-35～100℃。
注意事项
这里所列的事项和数值均为本公司测量值，并非保证值。
此外，本公司不保证贵公司在设备组装后的质量。
在使用时，请充分考虑使用目的和使用条件，并务必由贵公司进行测试和确认。
此外，关于用途和使用目的，本公司不保证任何专利等工业知识产权
